La resistencia es un componente electrónico que limita o disminuye la corriente eléctrica.
Las resistencias más corrientes están constituidas por una pieza de carbono (el carbono es un mal conductor) dentro de un tubo cerámico. A cada extremo del tubo están situadas las patas de la resistencia.
Unos anillos de colores pintados en la resistencia permiten identificar su valor. Este valor se da en Ohms y determina si la resistencia deja pasar una corriente fuerte o débil. Así, una resistencia de valor alto, por ejemplo 1,8 KOhm (1,8 KOhm = 1800 Ohm) deja pasar menos corriente que una resistencia de valor más bajo, por ejemplo de 130 Ohm.

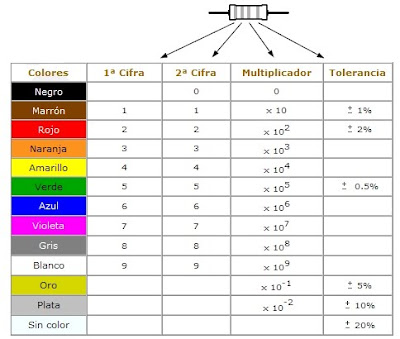

Con la ayuda de la suiguiente tabla se puede determinar fáfilmente el valor de las resistencias que se utilizan:
El cuarto anillo, normalmente más ancho, indica en porcentaje, la tolerancia sobre el valor indicado.
Por ejemplo vamos a calcular los ohmnios que tiene la resistencia de la foto de arriba, verde, azul, amarillo y plata.
5 6 0000 con tolerancia de un 10%
Lo sumamos: 560.000 Ohm = 560 KOhm con un 10% de tolerancia.
