<h1>Construcción 3 en raya eletrónico-materiales</h1>

Con lo que hemos aprendido de electricidad vamos a construir un tres en raya electrónico utilizando LEDs.

MATERIALES:

2.1Componentes electrónicos:

Cordón: hilo conductor fino, multifilar y aislado

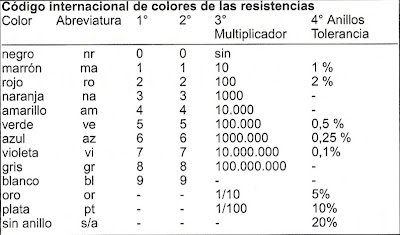

Resistencia: Controla la continuidad de corriente (mucha resistencia=poca corriente; poca resistencia=mucha corriente) marcada por el código de colores: 100: marrón-negro-marrón

LED bicolor: light Emitting Diode (diodo emisor de luz)

semiconductor

3 conexiones

cátodo (-): hilo largo, lado aplanado

dos colores: amarillo/rojo, amarillo/verde, o verde/rojo.

Portapilas: 2 pilas redondas tamaño AA de 1,5V

Terminales para soldadura: conexión de enchufe para los cables; plateada;

Tratamiento: los componentes se soldan;

cortar las ¨patitas¨ salientes de los componentes;

¡ATENCIÓN! ¡Los componentes se pueden destruir por recalentamiento al soldar! (si es necesario, evacuar calor con las pinzas)

Superficie: Los componentes eléctrónicos no se manipulan más.

2.2 Material: Clavos metálicos/chinchetas para conexiones de enchufe o para soldar las piezas.

Tratamiento: estañar las superficies de soldadura;

Unión: enchufar, soldar;

Superficie: no se precisan más manipulaciones;

2.3 Material de trabajo:

Contrachapado de madera de 3 capas;

¡Sentido de las fibras intercalado!

Madera de pino (madera de coníferas), madera blanda;

tiene que secarse de la forma correspondiente para su tratamiento;

Tratamiento: La madera se sierra, se lima, se perfora y se pule;

trazar los contornos según la plantilla o un modelo propio;

Ensambladura de la madera: Encolar (cola blanca)

Superficie: Encerar (cera líquida o sólida);

barniz para madera (imprimación/barniz);

barnizar (con color y solubre en agua - a continuación, una capa de barniz);

aceite de linaza

3.HERRAMIENTAS:

Soldar: para soldar utilizar un soldador de cobre de 15 - 30 W con una cabeza fina;

Cortar: utilizar unas alicates de corte diagonal para cortar en cordón y las resistencias;

Serrar: sierra de dentado fino - adecuada para cortes rectos y para cortar listones y barras redondas;

¡ATENCIÓN! ¡Fijar la pieza!

Limar: decidir la opción de limado según el grado de tratamiento; en el caso de recortes, utilizar una lima tipo aguja;

¡ATENCIÓN! Cargar la lima sólo en el movimiento de traslación

Pulir: utilizar papel de lija para formas concretas;

Sujetar: las abrazaderas de sujeción son muy adecuadas (ligeras, no dejan marcas de heramienta).

Taladrar: utiliza un taladro manual o vertical;

¡ATENCIÓN! ¡Observar las normas de seguridad vigentes (pelo largo, joyas de todo tipo, ropa, gafas protectoras, dispositivo de sujeción)!
